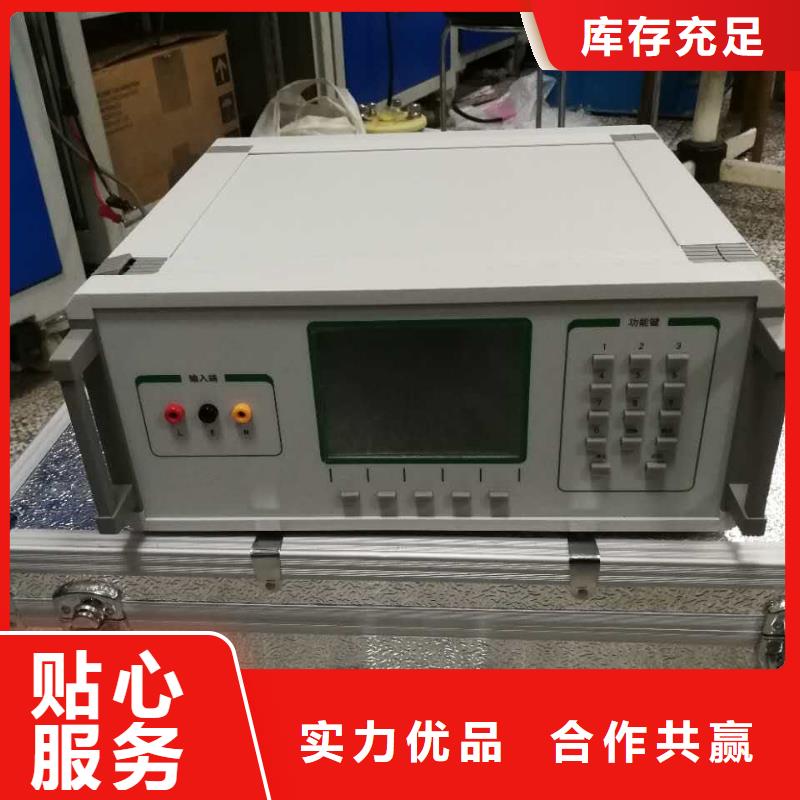

高低压开关柜通电试验台PC机联机使用方法1. 仪器与PC机联机图10仪器与PC机之间通过RS232线相连。如果PC机不带串口，本公司将提供USB-RS232连接线。2. PC机软件配置将光盘打开后，可以看到一个“上位机”文件夹，将其拷贝到PC机的根目录中，打开此文件夹，如图11：图11其中“ZKC.exe”是本系统的主执行文件，“DATA”文件夹为试验数据目录，试验数据以时间为文件名存储。导出的EXCEL格式的数据也放在此文件夹。双击“ZKC.exe”执行文件，打开主界面，如图12：图12 PC主界面3．软件使用（1）打开文件：打开以前的数据文件，可以添加试验记录，或进行打印。（2）保存文件：保存试验数据为数据文件，可以在PC机存储。（3）导出EXCEL：可以导出当前的数据为EXCEL文件，文件内容如图13：图13（4）打印预览：可以查看当前试验数据的报表，如图14：图14（5）试验界面：进行与仪器联机，进行试验操作，并导入试验数据。（6）退出系统：可以退出本系统软件。（7）打开“帮助”菜单，选择“帮助文档”可以打开帮助文档的电子版。4. 试验方法打开“试验界面”，如图15：图15 试验界面（1）一个试验数据文件只包含一个直流断路器的试验数据，因此额定电流是不变的，试验首先设置额定电流。额定电流改变，将认为已经更换了新的直流断路器，系统将会清空以前的试验记录。（2）按“动作显示”将显示本直流断路器的安秒动作试验数据，左边是数据形式，右边为数据曲线。

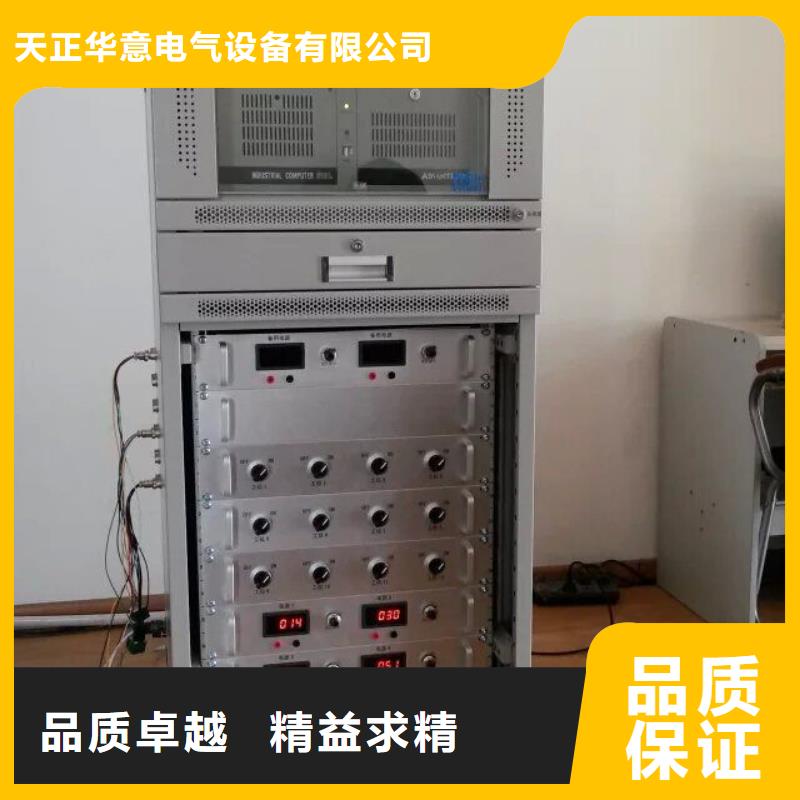

高低压开关柜通电试验台 跳闸电流按键采用5键自锁琴键开关，按下一键后即接入1A 电流，按二键即接入2A电流，可设置跳闸电流为1A、2A、3A、4A、5A。（10）合闸电流选择开关：同跳闸电流按键。（11）模拟断路器输入接点：保护装置发出跳合闸脉冲，接入模拟断路器跳合闸输入接点与公共端。（12）辅助输出触点：面板A、B、C三组辅助触点为空接点，常开位置代表合闸状态，常闭位置代表分闸状态。可用于接通辅助设备电路。（13）相关功能键：①设置、确定、增大、减少：按下设置键，按增加、减少键可设置TA的时间；按确定键，则设置完毕；若继续按下设置键，依次可进行TB、TC、HA、HB、HC的设置，设置完毕，按下确认键让系统确认。②手跳、手合：手跳手合按键是为配合继电器的需要，可以任意改变模拟断路器的跳合闸工作状态，并试验模拟断路器内部跳合闸回路是否正常。③跳A、跳B、跳C：分相进行模拟断路器的手动跳闸。④合A、合B、合C：分相进行模拟断路器的手动合闸。（14）指示灯：①电源指示灯(红色)模拟断路器上电后，电源指示灯亮，说明系统电源正常②运行指示灯(绿色)模拟断路器上电后，运行指示灯亮。

高低压开关柜通电试验台按“不动作显示”将显示通流不动作试验数据。（3）按“试验”，将弹出试验命令界面，如图16：图16 试验命令界面试验前，请按仪器单独使用时一样，必须进行相关检查。闭合直流断路器，连接好串口线。设置好此界面中的配置数据，选择串口号，按“连接仪器测试”按钮测试PC机和仪器是否联通。连接仪器测试成功后，按“开始试验”按钮，仪器将进行试验并输出电流，直到试验结束，如果过程中要停止试验，可以按“中断试验”按钮。试验结束后，请按“上传近数据”按钮，将会把刚才的试验数据传上来，并在试验界面中显示出来。做安秒动作试验时，请在同一倍数额定电流下重复做三次试验，软件会自动求平均值显示在曲线中。根据被试开关的类型不同，请选择B型或C型的曲线包罗线。“仪器数据”、“显示数据”、“上传所有数据”不经常使用。“仪器数据”为仪器存储器中的试验数据。“显示数据”为试验界面中的数据。“上传所有数据”为将仪器中所有的试验数据上传上来，存放到试验界面中。“上传所有数据”花费10秒钟的时间，请耐心等待。六、注意事项1.打开电源开关之前，应先将电流调节钮按逆时针调至“零位”。2.仪器应放置于干燥、通风，无腐蚀性气体的室内。3.请不要私自拆卸、分解或改造仪器，否则有触电的危险。4.请不要私自维修仪器或自主改造、加工仪器，否则仪器不在质保之 列。5.为发挥本产品的性能,在使用本公司产品前请仔细阅读使用说明书。七、运输、贮存■运输设备需要运输时，建议使用本公司仪器包装木箱和减震物品，以免在运输途中造成不必要的损坏，给您造成不必要的损失。设备在运输途中不使用木箱时，不允许堆码排放。使用本公司仪器包装箱时允许堆码层数为二层。运输设备途中，仪器面板应朝上。
