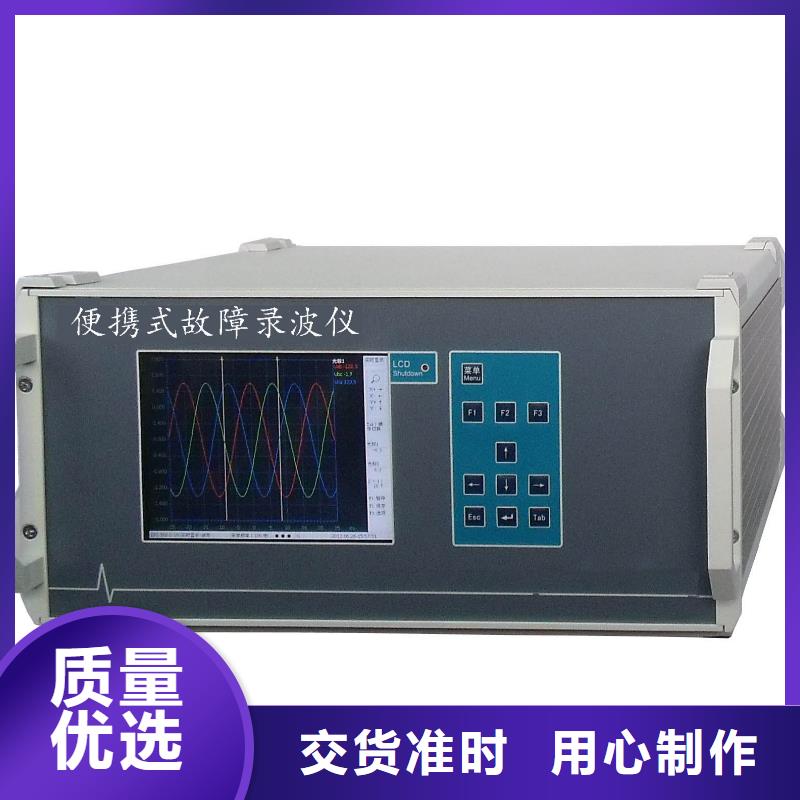

录波仪故障记录的三种数据（模拟量波形、模拟量有效值、开关量状态）采用不同的记录格式（故障前、后记录长度，对于波形还有 段、第二段的长度和第二段记录频率）。Fw1：波形 段记录频率，使用录波仪当前采样频率。Fw2：波形第二段记录频率，用户设置。波形第二段为可选项。Fe：有效值（含派生量）记录频率，固定为1点/20ms。Fd：开关量记录频率，使用录波仪当前采样频率。6.6.模拟量启动参数运行中，录波仪监测模拟量（含派生量）的状态，模拟量的突变、过量、欠量，可以启动故障记录。设置表格中，每个模拟量对应有“突变启动值”、“过量启动值”、“欠量启动值”3栏，如 果栏为空，则禁止了该通道的该种启动方式。3种方式的写入值的含义如下：1.突变启动值假设某通道模拟量的“突变启动值”一栏，写入了值Hm。如上图，如果模拟量有效值有一个大于等于Hm的阶跃（正或负），录波仪将启动故障记录，并把T0作为故障零点。其中阶跃时间T必须小于等于60ms，即录波仪不把缓变的模拟量有效值变化认作突变。2.过量启动值假设某模拟量的“过量启动值”一栏，写入了值Vu。如上图，如果模拟量有效值大于Vu，录波仪立即启动故障记录，并把T0作为故障零点。3.欠量启动值假设某模拟量的“欠量启动值”一栏，写入了值Vl。如上图，如果模拟量有效值小于Vl，录波仪立即启动故障记录，并把T0作为故障零点。注意：当录波仪因某通道过量（欠量）而启动故障数据录制后，为避免该通道保持过量（欠量）状态而持续启动故障录制，录波仪锁定该通道的过量（欠量）启动，直到该通道退出过量（欠量）状态。但是，处于锁定状态的通道，仍然可以以突变启动故障数据录制。6.7.开关量启动参数运行中，录波仪监测开关量的状态，开关量的变位可以启动故障记录。设置表格中，每个开关通道对应有“闭合启动”、“断开启动”2栏。如果栏写入“√”，则允许该通道的该种启动方式，否则禁止。七、故障监录7.1.自动启动处于运行状态，录波仪即依据用户定义的故障判据（参见“设置”一章），实时监测故障的发生，这是录波仪不可禁止的功能。7.2.手动启动?当录波仪不在故障记录状态时，用户可以手动启动一次故障记录：?通过“菜单\启动”选项。?通过上位机的“启动录制”按钮。7.3.故障区为了避免在使用较慢速 存储器（如CF卡）时，由于故障记录写入的延时，造成故障记录盲区，录波仪在内存中分配了3个故障记录缓冲区，运行时轮流使用。在状态条上，有这3个区的状态指示，参见“界面和基本操作”一章。7.4.记录管理按“菜单”键，选择弹出菜单的“记录”，打开记录列表对话框，对话框左侧的列表是故障记录列表。在打开的记录列表对话框中，按↙键，打开选定的记录文件，进入分析画面；用户可以手动删除故障记录（F1），这是 删除。

录波仪数据分析程序仪器内置的数据分析软件主要包括：波形展示和分析工具，组合运算工具，交叉图形工具，频谱分析工具，谐波分析工具，有效值计算工具，交流功率计算工具，三相对称性分析工具和相量图绘制工具软件工具中的示波器组件负责完成数据采集过程中的波形实时展示，数据分析中的波形放大，缩小，定位，参数统计等，以及整个试验模板的通道展示名称，单位，时间窗口范围，通道坐标范围，是否隐藏通道，当前展示坐标轴等。组合运算工具为用户提供通道数据运算功能，当数据采集完成后，用户可以使用该工具对当前示波器时间窗口中的图形进行加，减，乘，除和积分等运算，运算结果还是以示波器形式展现，用户可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将运算结果保存。交叉图形工具中为用户提供曲线相关性分析功能，用户可以对当前示波器时间窗口中的任意两条波形制作相关性曲线，还可以选择生成该曲线的图片或导出该曲线的EXCEL数据等将相关性曲线数据保存。频谱分析工具提供信号的傅立叶频谱变换功能，用户可以对当前示波器时间窗口中的任意一段曲线进行频谱变换，以获取该信号的频谱图形，然后通过生成图形或者EXCEL文档形式将数据保存。用户通过有效值计算工具可以对当前示波器时间窗口中的特定信号进行有效值计算，以获取信号的交流有效值。用户通过交流功率计算工具可以对当前示波器时间窗口中的某2个特定信号进行功率计算，计算的指标包括有功功率，无功功率，视在功率，有效值，功率因素等。三相分析工具是以当前示波器时间窗口中的指定的6个信号为A/B/C三相的电压和电流，计算每个信号的有效值，每一相的有功功率，无功功率，视在功率，功率因素以及三相电压和电流的零序分量，正序分量，负序分量，并绘制各个信号，分量的相量图。第三章 软件操作

录波仪在设置过程中，有时需要输入数字，录波仪的数字输入框采用方向键操作。录波仪对每个数字输入框预先定义了格式，包括：整数位数、小数位数、是否有负号。例如，对于模拟量额定值，数字预先定义的格式为：4位整数、3位小数、可以有负号。某模拟量的额定值为15.75，在设置对话框中，输入框没有获得输入焦点时的状态：按Tab键，使其获得输入焦点：此时可以使用方向键→、←选择要改变的位，然后用方向键↓、↑改变该位的值；对于 位，如果格式规定可以有负号，则在“0”时，按方向键↓出现负号。5.5.画面信息条在“实时显示/波形”等画面，屏幕右侧出现信息条。信息条分为：方向健定义区：指示当前的方向健功能定义，使用Tab键轮换功能。光标信息区：显示2个光标在时间轴上的位置。放大/缩小 移动光标1光标2六、设置按“菜单”键，选择弹出菜单的“设置”，可以进入以下的设置项。受录波仪的键盘限制，部分需要输入字母、汉字的设置内容，需要在PC机上进行。6.1.采样频率录波仪的模拟量、开关量使用相同的采样频率，同步采样。可选用的 采样频率取决于采样的模拟通道的数目，对应关系请参见“技术规格”一章的相关说明。使用上、下箭头键，选择录波仪当前使用的采样频率，如果选择超过了 可用值，录波仪会给出提示，并自动选用当前可用的 值。6.2.通讯6.2.1串行口设置串行口的波特率；对于具有485接口的型号，还在此选择使用的串行端口号（COM1、COM2）。串行口：用随机附带的专用串口通讯电缆（5芯），连接PC机串口。波特率： 4800 – 115200可选；由用户选择能够保证通讯稳定的 值。注意：更改录波仪的串口设置后，应关机，重新启动。
