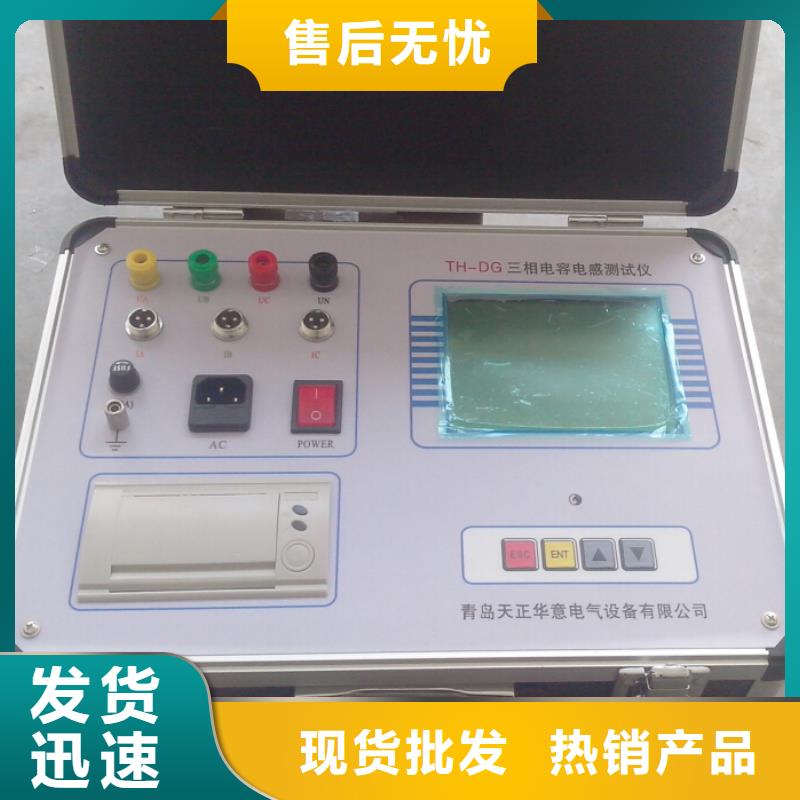

电容电流测试仪功能特点本仪器在不拆线的情况下测量成组并联电容器的单个单相电容及同时测量包括△、Y型、YN型等在内的三相电容器并判断电容器的不平衡性；同时可以测量各种电抗器的电感量。仪器可显示并打印、保存包含电压、电流、相位等在内的原始测试数据，便于被试品分析。仪器采用800X480七寸工业级高亮触摸屏，阳光下可视，内置电子版接线说明，使用说明，操作简便。49Hz交流测量，测量精度更高、抗干扰能力更强；外置电流钳具备反向自动修正功能，电流钳方向不影响测试数据和测试结果；仪器可存储上万组测试数据，并配备微型打印机、USB接口，可实现测试数据及历史存储数据的打印及U盘数据导出；仪器采用内置高密度高容量进口电池组供电，提高户外操作的便携性；仪器在测试过程中会经过预检并具备过流保护功能，电源输出短路不会损坏设备。3.技术指标工作电源： 220V/50Hz与42V/7000maH锂电双供电试验电压：0.1V～50V 150VA测量范围： 电容 0.01uf～5000uf（1%读数+0.01uf）电感：0.1mH～50H（1%读数+0.02mH）电阻：0～50K（1%读数+0.03Ω）电流：0～3A（0.5%读数+0.1mA）电压：0～50V（0.5%读数+0.1V）小分辨率：电容 0.001uf电感 0.01mh电阻 0.01Ω电流 0.01mA电压 0.1mV环境温度 ：-20℃-60℃仪器重量： 4kg外形尺寸：350mmX250mmX15mm

电容电流测试仪补偿电容器组中性点异频信号注入法5.1 测量方法说明及测量特点常用的异频信号注入法是从PT开口三角处注入异频信号，其测量原理中假设电压互感器三相励磁特性和漏抗一致，且在测试过程中忽略了励磁阻抗。而在实际现场，电压互感器往往会出现由于生产批次的不同而导致的三相励磁特性和漏抗不一致，尤其对于4PT连接方式电压互感器的差异将大大影响电容电流的测量准确性。针对以上情况，提出了补偿电容器组中性点异频信号注入法，此测量方法避免了电压互感器参数不一致的影响，且无需退出高低压消谐装置，既保证了电网运行，又保证了测量的准确性。5.2 测量原理图2 补偿电容器组中性点异频信号注入法原理图图2中：PT：外接单相电磁式电压互感器，电压互感器变比为（UL电压互感器额定高压）X： 耐压电缆DL：断路器 DS：隔离开关 ES：接地开关 L： 限流电抗器Ca、Cb、Cc： 补偿电容器组C11、C22、C33：线路三相对地电容见图2所示，电容电流测试仪与单相电压互感器的二次绕组相连，电压互感器的一次绕组经耐压电缆与补偿电容器组中性点相连，通过补偿电容器组向三相注入异频零序电流。电容电流测试仪通过测量电压互感器二次绕组的电压和电流，计算得到对地电容和电容电流。注：补偿电容器组中性点异频信号注入法，在测量之前必须确定电容器组Ca、Cb、Cc的确切电容量；且需要一个外置单相电磁式电压互感器，为了提高测量精度，可选用精度较高的电压互感器，电压互感器变比为（UL电压互感器额定高压）；测试仪的参数设置中“PT方式”应选择“C1PT”。5.3 测量步骤5.3.1 查看不接地系统的接线方式和运行方式，系统所有线路均已投入。5.3.2 现场已配置消弧线圈的，根据接线方式和运行方式，退出与被测系统有电气联系的所有消弧线圈。5.3.3 外置单相电压互感器置于绝缘垫上，高压尾端、低压尾端和外壳分别一点接地。5.3.4 将电容电流测试仪的电流输出端与单相电压互感器二次绕组相连。仪器置于绝缘垫上，且与互感器的距离不小于2m（10kV）和3m（35kV），电容电流测试仪外壳应可靠接地。5.3.5将单根耐压电缆一端与外置的单相电压互感器高压端相连。在该补偿电容器组中性点隔离开关处，利用绝缘操作杆将电缆的另一端与该补偿电容器组中性点相连。无中性点隔离开关的补偿电容器组可在其它操作方便处将电缆与中性点相连。连接部位需可靠接触。 5.3.6 单相电压互感器周围设置围栏，围栏与互感器的距离不小于0.7m（10kV）、1m（35kV），向外悬挂“止步、高压危险”标示牌。5.3.7 测试人员位于绝缘垫上开始测试。
